KC1天窗电动开窗机

  • 靖江市天源门业制造有限公司是公司集科研、设计、制作、安装于一体,专业生产、经营、销售如下产品 A:系列自动门:推拉门、平开门、折叠门、提升门、上移门、上翻门、电动伸缩门等。 B:开窗机系列:上悬钢开窗电动开窗机、中悬钢侧窗开窗机。 99J622-1 ( 99J838 )、 98J622-2 ( 98SJ711 )、 J743 、 91J622-4 ( 91SJ804 )、 96J622-5 ( 96SJ710 )等手摇、电动开窗机。 C:弧线形屋顶通风器,其外部造型、结构特点、通风性能、阻力系数、防雨效果等性能均在国内占有一定的地位。 D:窗系列:电动采光排烟天窗。手动、电动百叶窗,铝合金窗等。
  • 咨询热线:13951166606
  • 产品详情

  • 联系我们

KC1开窗机

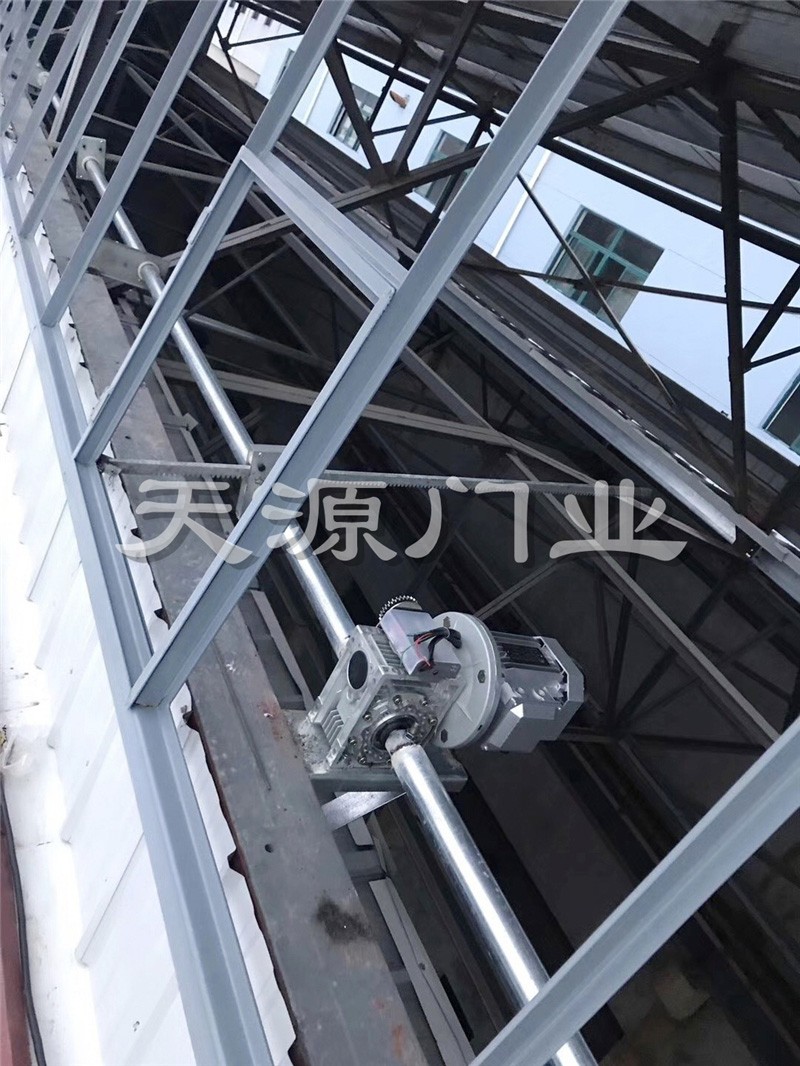

KC1 天窗电动开窗机KC1开启效果图

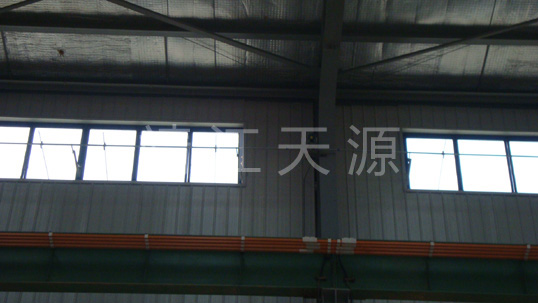

 KC1上悬窗开窗机KC1上悬窗开窗机

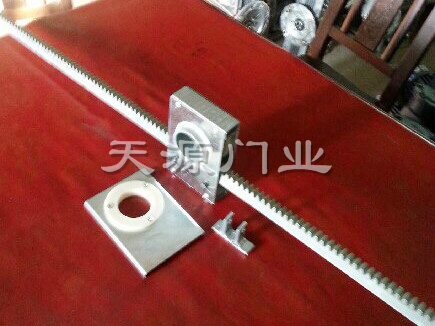

 KC1配件




开窗机配件


通风排烟排热系统图



一、概述

KC1 电动开窗机是99J838电动开窗机的升级换代产品,具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点,是目前国内先j的开窗机产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。广泛适用于候机大厅、工业厂房、民用建筑的上悬天窗和中悬天窗的启闭,也适用于其它启闭形式相似的采光窗。产品符合国家建筑标准设计图集06CJ06-1要求。

二、产品特点

1、减速机外壳由原来的铸铁件改为铝镁压铸件,有效地改变了原铸铁件机体在高空无人维护而锈蚀的问题。

2、实现机电一体化控制,淘汰原开放式行程开关及布线,有效解决了布线凌乱、安装维修不方便、长期风吹雨打而造成的氧化失灵,容易酿成事故等缺陷。

3、采用集成电路控制:增设风控、雨控、温控、烟控、消防接口、多台集中控制和局部控制功能。

4、传动管固定架和开关器支架:在所有液动摩擦处均增设了优质滑动或滚动轴承,优化了其传动结构,有效降低了摩擦阻力及传动噪音。

5、电气控制由原来的强电控制改为弱电控制。

技术参数

1

电源电压( V )

380

2

频率( HZ )

50

3

电机功率 (KW)

0.75

4

电机转速 (r/min )

1400

5

开关器运行速度 (mm/min )

2000

6

适用ZUI大风载( N/m2 )

550

7

防护等级

IP65

开窗机的选用

1、上悬、中悬天(侧)窗高度与齿条长度和开启极限长度的关系见下表:

基本窗高(mm)

齿条规格(mm)

启闭极限长度(m)

启闭极限角度

900

1000

60

60

1200

1300

48

60

1500

1600

36

55



2、高度为 1800 、 2400 、 3000 的钢天(侧)窗,其双排开启的方式有两种:

⑴ 上悬钢天窗每排各设置一套开窗机,当开窗机安装构造与现场情况不符时,安装问题由生产厂家现场解决。

⑵ 上悬钢天窗只在上排设置一套开窗机,下排窗通过联动杆与上排同时开启。中悬钢天窗只在下排设置一套开窗机,上排窗通过联动杆与下排窗同时开启,但开启极限长度要减少一半。
